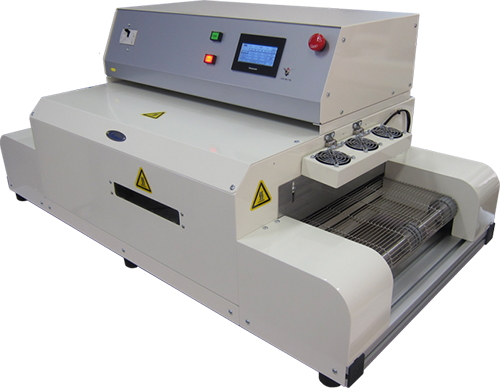

コンベア式加熱炉/リフロー炉 SVO-340C

Back to Product List

340mm幅までの平板状ワーク、400℃までの加熱に対応

3つの加熱ゾーンを設けた省スペース・コンベア式リフロー炉/加熱炉です。
実装基板のリフローはんだ付け、一定温度での加熱による基板の乾燥やボンディング剤の熱硬化等の用途にご利用いただけます。

コンベア式加熱炉 観察窓

正面パネルに観察窓を装備

特長

  • 最大400℃までの加熱に対応
  • 安定したエネルギー放射、且つ約8000時間の長寿命ヒーター
  • 黒色樹脂の加熱にも適した赤外線波長
  • 幅340mmまでのワーク搬送に対応
  • コンベア速度は5~698mm/分の範囲で自由に設定可
  • 炉内観察用の横窓を装備
  • ワーク温度モニタリング用の熱電対コネクターを標準装備
  • 各種条件設定はタッチパネル上で簡単に設定可
  • 均一性を高めた加熱特性

    寸法250mm x 300mmのサンプル基板上11点の温度を測定した際の温度プロファイルです。
    各測定箇所のピーク温度は⊿t10℃以下を達成。

    以下の画像をクリックしサンプル測定データをご確認下さい。

    温度プロファイルデータ

    基本仕様

    対応ワークサイズ 幅340mm、高さ40mmまで
    加熱エリア 加熱ゾーン全長560mm
    加熱ゾーン数 3ゾーン
    設定温度 50~400℃
    コンベア速度 5~698mm/分
    寸法 1110mm(W) x 590mm(D) x 490mm(H)
    重量 約 80 kg
    電源 3相200V、50/60Hz
