卓上型加熱炉/リフロー炉 SVO-1

Back to Product List

250x330mmまでのワークサイズ、400℃までの加熱に対応

実装基板や平板状ワークの加熱・乾燥に適した卓上型加熱炉です。
加熱温度プロファイルは8ゾーンまで設定でき、一定温度で最長10時間の連続運転も可。
リフローはんだ付け、ワークの乾燥、ボンディング剤の熱硬化等にご利用いただけます。

卓上小型リフロー炉SVO-1
炉内の窒素ガスパージ用制御ユニット(オプション)もご用意しております
  観察窓
炉内のワークやハンダの状態を確認できる観察窓を標準装備、ビデオカメラ等で撮影ができます




特長

  • 最大400℃までの加熱に対応
  • 安定したエネルギー放射、且つ約8000時間の長寿命ヒーター
  • 黒色樹脂の加熱にも適した赤外線波長
  • 最大8 ゾーンまでの温度プロファイル設定
  • 最長10時間の連続運転
  • 炉内観察用の横窓を装備
  • ワーク温度モニタリング用の熱電対コネクターを標準装備
  • 窒素ガス等のプロセスガス入出ポート標準装備
  • 各種条件設定はタッチパネル上で簡単に設定可

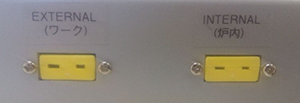

  •   SVO-1熱電対ポート
    ワーク温度制御用とデータロガー等の外部機器への温度データ出力用熱電対ポートを標準




    基本仕様

    対応ワークサイズ W250mm x D330mm x H40mm
    加熱ゾーン数 8ゾーン
    設定温度 50~400℃
    登録プロファイル数 10
    寸法 W589mm x D607mm x H411mm
    重量 約 50 kg
    電源 単相200V、50/60Hz



    8ゾーン設定イメージ



    関連製品
    評価、試作、少量生産に適した各種卓上型リフロー炉
