超音波メタルウェルダー

超音波サーボメタルウェルダー SDB

Back to Product List

優れた超音波制御機能と超音波エネルギーを最大限に引き出すサーボプレスの融合
超音波金属接合の信頼性を別次元へと飛躍させます

超音波印加時に、特にアルミ等の柔らかい材料の急激な塑性変形に対しても、加圧力を一定に保ち超音波エネルギーを効率良くワークに伝えるサーボ加圧制御機構【特許】と、優れた超音波制御機能【最適周波数追尾機能】を有する新世代超音波発振器を融合し、再現性の高い超音波金属接合を実現します。





超音波金属接合機SDB本体外観

超音波金属接合用に専用設計したサーボプレス機構



超音波ホーン

FEM解析および最適チューニングを施した超音波ホーン



特長

・超音波エネルギーを無駄なくワークに伝えるサーボプレス
・独自の超音波制御【最適周波数追尾機能】により安定した品質と再現性を実現
・サーボプレスユニットは、100N~2000Nの幅広い加圧制御に対応
・高剛性プレスユニットとリジットブースター保持方式により、検出高さ1μmを実現
・様々な超音波発振モードと接合判定モードが利用可能
・周波数20kHzまたは35KHzの超音波発振器に標準対応 (その他の周波数もオプション対応可)
・加工毎に荷重や超音波パワーの波形のモニタリング/外部出力が可能



用途

・ワイヤーハーネス用の銅やアルミ電線導体と端子の超音波接合
・パワーモジュール、DBC基板へのリード端子の超音波接合

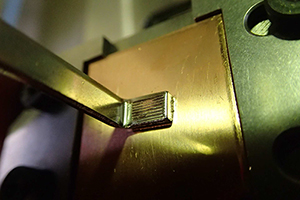

パワーモジュール端子の超音波接合
パワーモジュール端子接合例(2mm厚Niメッキ銅)

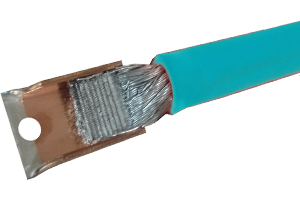

ワイヤーハーネス用アルミ電線と銅端子の超音波接合
~35sqワイヤーハーネス用アルミ電線と端子接合



基本仕様

加圧制御方式 サーボモーター
超音波出力/周波数 Max.3000W/20kHz、Max.900W/35kHz
その他の最大出力/周波数の組み合わせも対応可能
超音波出力制御方法 時間、エネルギー、時間∧エネルギー、時間∨エネルギー
超音波振幅制御 デジタル制御
装置寸法 幅:520mm、高さ:620mm、奥行:620mm
重量 約150kg



icon超音波メタルウェルダーに関するお問合せは
下記の「お問合せはこちら」をクリックしてください。
